滑臺絲桿百科知識

　　絲桿滑臺工作原理是：

　　下面繁展小編來詳細的說說滑臺絲桿百科知識，讓大家對其有更多的了解;

　　1.滾珠絲桿是將回轉運動轉化為直線運動，或?qū)⒅本€(xiàn)運動轉化為回轉運動的理想的產品。滾珠絲杠由螺桿、螺母和滾珠組成。它的功能是將旋轉運動轉化成直線運 動，這是滾珠螺絲的進一步延伸和發展，這項發展的重要意義就是將軸承從滾動動作變成滑動動作。由于具有很小的摩擦阻力，滾珠絲杠被廣泛應用于各種工業設備 和精密儀器?？稍诟哓?fù)載的情況下實現高精度的直線運動.

　　2.直線導軌又稱滑軌、線性導軌、線性滑軌，用于直線往復運動場合，擁有比直線軸承更高的額定負載， 同時可以承擔一定的扭矩，可在高負載的情況下實現高精度的直線運動.結構,精度高;精密級導軌板,

　　3.鋁合金型材 鋁合金型材滑臺外形美觀、設計合理、剛性好、性能可靠，是組合機床和自動線較理想的基礎 動力部件動態性能好.滑臺剛度高,熱變形小,進給穩定性高,從而保證了 加工狀態下(負荷下)的實際精度。

　　同步帶式滑臺與滾珠螺桿式滑臺不同之處：

　　單產品特點：滾珠絲桿傳動：具有定位精度高，摩擦力小，高剛性，負載能力*等特點。但是 絲桿傳動也有不足之處，就是它有長度限制，不能太長。當絲桿的長度和直徑比值超過一定的數 值，絲桿就會受到重力的影響，產生撓度，隨著撓度的增大，在轉動時容易產生共振，導致絲桿折 斷，目前這個問題沒有得到確切的解決，所以絲桿傳動還是有局限性的。同步帶傳動：同步帶傳動 具有噪音低，速度快，成本低等特點。同步帶在長行程傳送中更有價格的優勢。但是相較之絲桿傳動，同步帶的精度沒有絲桿的高。

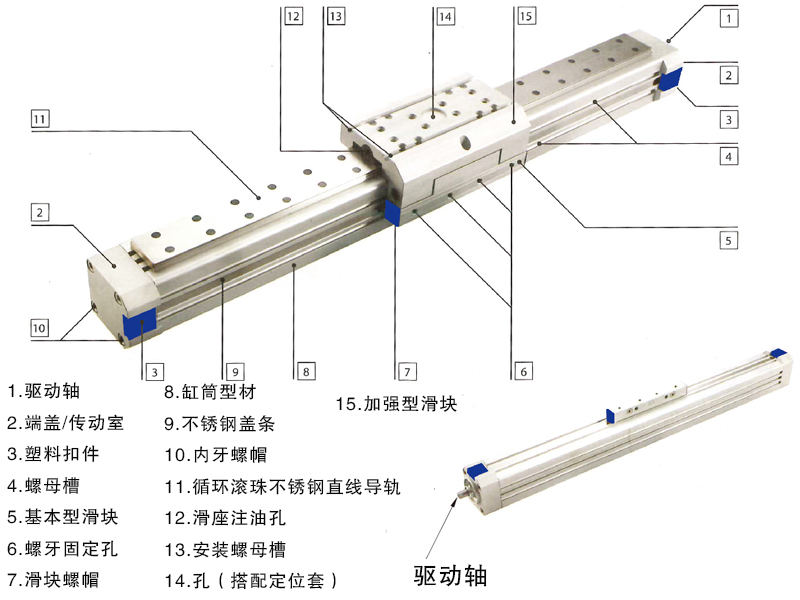

　　滾珠絲桿直線滑臺主要組成部分有：滾珠絲桿、直線導軌、鋁合金型材、滾珠絲桿支撐座、聯軸器、馬達、電磁開關等：

　　1.滾珠絲杠是將回轉運動轉化為直線運動，或?qū)⒅本€(xiàn)運動轉化為回轉運動的理想的產品。

　　滾珠絲桿由螺桿、螺母和滾珠組成。它的功能是將旋轉運動轉化成直線運動，這是滾珠螺絲的進一步延伸和發展，這項發展的重要意義就是將軸承從滾動動作變成 滑動動作。由于具有很小的摩擦阻力，滾珠絲杠被廣泛應用于各種工業設備和精密儀器?？稍诟哓?fù)載的情況下實現高精度的直線運動.

　　2.直線導軌又稱滑軌、線性導軌、線性滑軌，用于直線往復運動場合，擁有比直線軸承更高的額定負載，同時可以承擔一定的扭矩，可在高負載的情況下實現高精度的直線運動。

　　3.鋁合金型材鋁合金型材滑臺外形美觀、設計合理、剛性好、性能可靠，是組合機床和自動線較理想的基礎動力部件動態性能好.滑臺剛度高,熱變形小,進給穩定性高,從而保證了加工狀態下(負荷下)的實際精度。

　　4.滾珠絲桿支撐座選用支撐座具有高剛性、高精度的超小型角接觸球軸承，能獲得穩定的回轉性能。使用深溝球軸承的內部軸承中裝入了適量的鋰皂基潤滑脂，用特殊密封墊圈進行密封，能直接安裝，長期使用。

　　5.伺服電機使滑臺可以快速進退。利用滾珠絲杠和線軌獲得較高的精度，直線滑臺可以用PLC控制，也可以直接利用機械手控制系統進行控制。直線滑臺的運動速度、運動軌跡可以編程設置，實現各種運用需求。

　　滾珠絲桿線性模組的主要特性

　　絲桿線性模組的主要特點：

　　1、檢測容易與配備齊全：定位精度、定位重現性、行走平行度及起動扭力等功能容易檢測。

　　2、多工設計：整合驅動用的滾珠螺桿及導,除提供精密直線運動，也能搭配多功能配件。在導入多用途的應用設計時非常方便，也能達成高精密線性傳動的需求。

　　3、組裝便利與維護容易：組裝人員不需專業熟手可以組裝完成。良好的防塵與潤滑，容易維護保養，提供機臺報廢后的再次利用。

　　4、高精度與高剛性：籍由各方向的荷重對鋼珠接觸位置的變形量分析，得知此精密線性模組具有高精度與高剛性的特性。以有限元素法的*佳化結構設計，得到*佳剛性與重量比例。
